直流探針

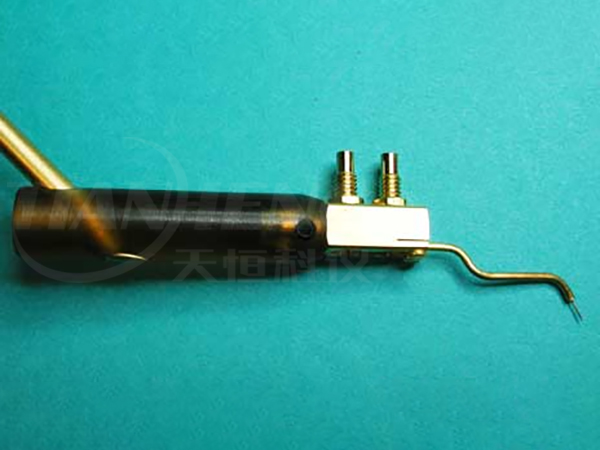

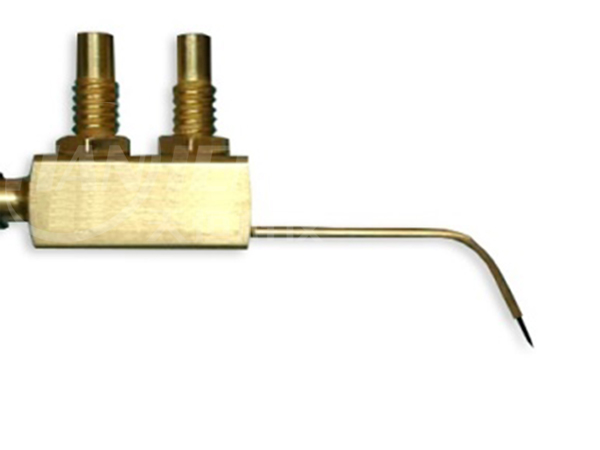

開爾文探針

開爾文探針規格和應用特點：

• 探針做熱補充處理，防止變溫實驗時探針產生位移離開樣品接觸點

• 雙SSMC接頭，同軸Kelvin開爾文設計

• 兩組探針可實現四線法連接，進行IV/CV/Pulse IV測量

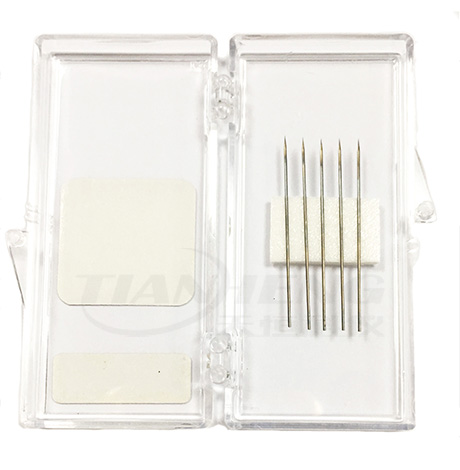

• 可替換針尖，常用針尖半徑有1.5 / 5.0 / 10.0 μm

• 直流小信號測量電流精度<10fA


• LCR測試<10fF

• 時序信號完整性測試

• 脈沖激發/測量，脈沖小信號測量時間精度10ns

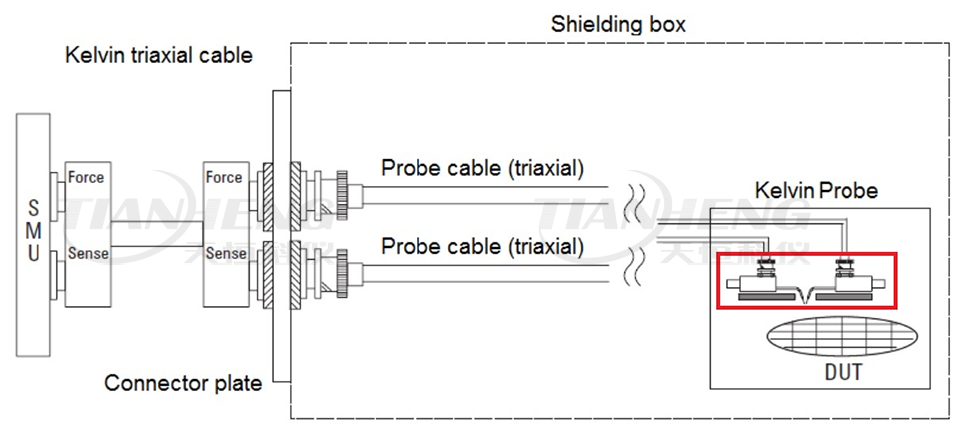

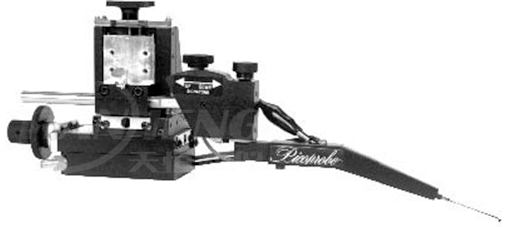

開爾文同軸探針工作原理示意圖：

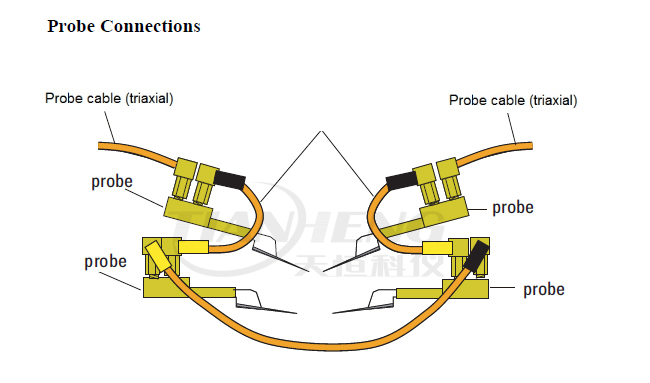

上圖紅色方框內為本次所說明的探針夾具，下圖為放大后的連線使用

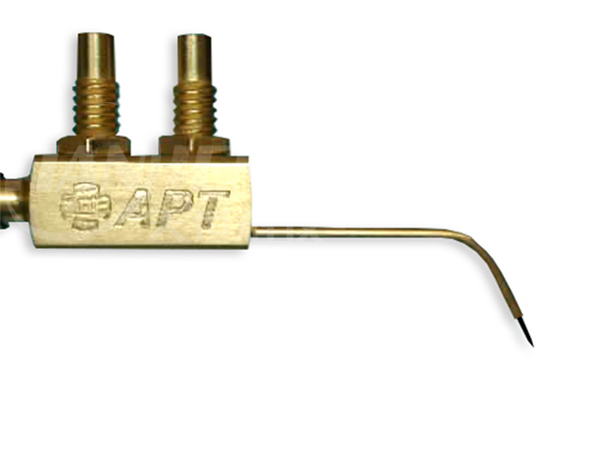

詳解圖：

開爾文同軸探針與泰克4200A-SCS半導體參數測試儀連接實測的漏電流數據圖如下：

射頻高阻有源同軸探針

多用途高速無源同軸探針

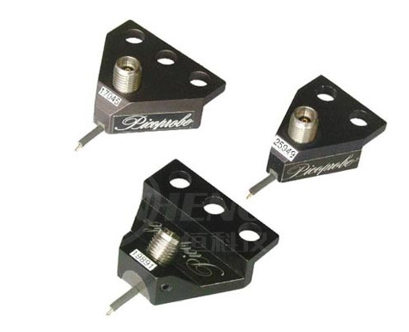

微波無源同軸探針

波導同軸探針

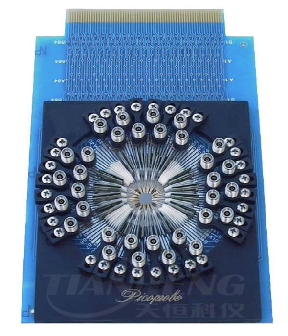

微波&直流混合探針卡

微波&射頻校準片

探測光纖

探測光纖規格：

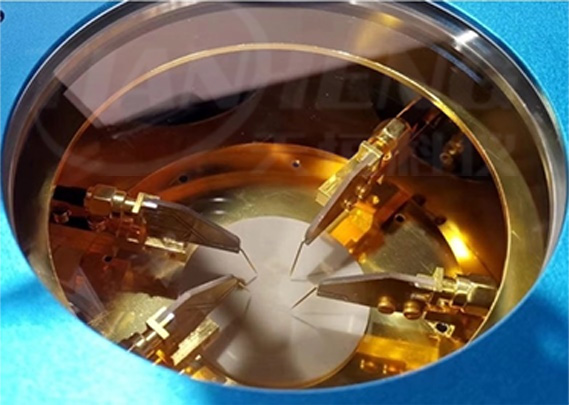

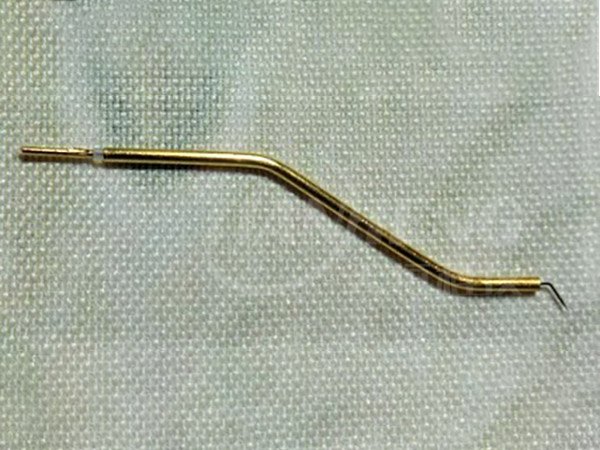

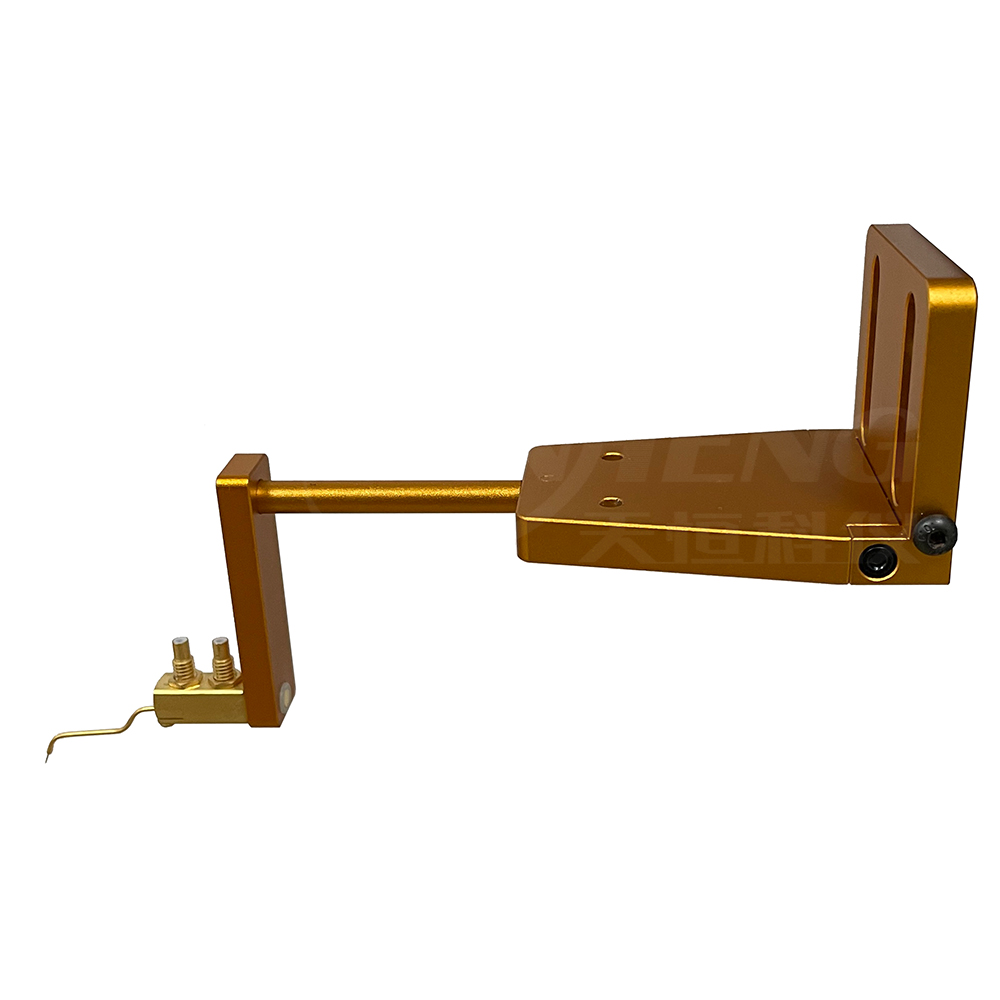

真空陶瓷探針

真空陶瓷探針規格和應用特點：

• 探針為陶瓷襯底的同軸設計，分為內層芯體和外層Guard保護層。

• 探針的Guard保護層與探針臺內部的同軸電纜線的外層屏蔽線連接，同軸電纜再與探針臺外部的三同軸接口連接，實現從探針臺外部接口到探針之間電信號的全程Guard保護性傳輸。

• 配合半導體分析儀或高精度源表測試微小漏電流小于100 fA。

• 探針熱沉到樣品臺，減小探針和樣品臺的溫差。

• 針尖直徑有5.0μm / 10.0μm。

陶瓷探針與泰克4200A-SCS半導體參數測試儀連接實測的漏電流數據圖如下：
